发表于： 2006-02-28 17:47 | 显示全部 短消息 资料
字号： 小 中 大 71楼

PCI 2.1规范目前支持3.3V电压。插槽左边的分隔能防止老型号5V PCI板卡（图中所示）的错误插入

附件附件:

下载次数:203
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:47:42
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:48 | 显示全部 短消息 资料
字号： 小 中 大 72楼

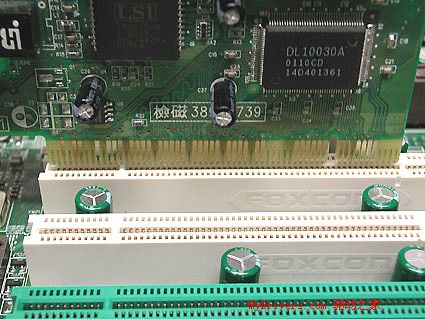

这张显卡金手指左侧有缺口，能正确插入3.3V PCI插槽

附件附件:

下载次数:179
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:48:17
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:48 | 显示全部 短消息 资料
字号： 小 中 大 73楼

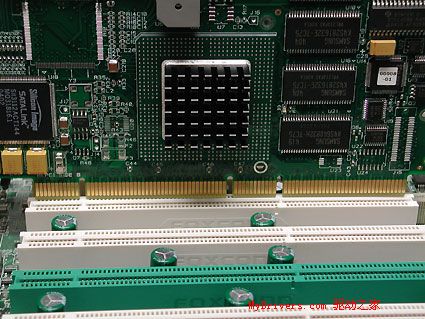

插入64位PCI-X插槽的RAID控制卡

附件附件:

下载次数:211
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:48:39
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:49 | 显示全部 短消息 资料
字号： 小 中 大 74楼

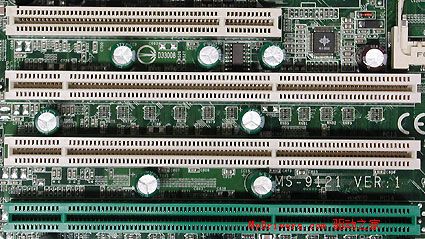

下图上方为一条32位PCI插槽，下面是3条64位PCI-X插槽，最下方的绿色插槽支持ZCR（Zero Channel RAID）


术语表：PCI = Peripheral Component Interconnect 周边组件连接界面

附件附件:

下载次数:158
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:49:10
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 18:17 | 显示全部 短消息 资料
字号： 小 中 大 75楼

电源接口及ATX标准

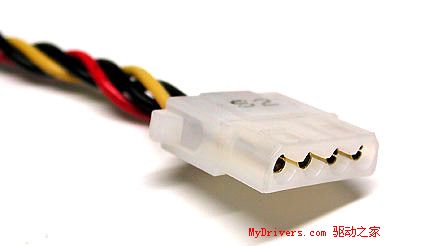

电源插头

附件附件:

下载次数:178
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 18:17:32
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 18:18 | 显示全部 短消息 资料
字号： 小 中 大 76楼

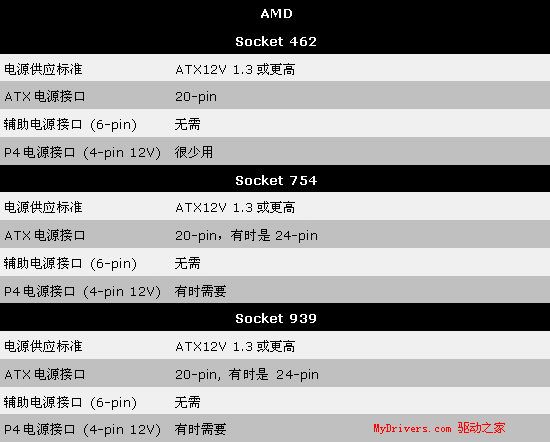

AMD平台ATX电源规范

附件附件:

下载次数:179
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 18:18:15
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 18:18 | 显示全部 短消息 资料
字号： 小 中 大 77楼

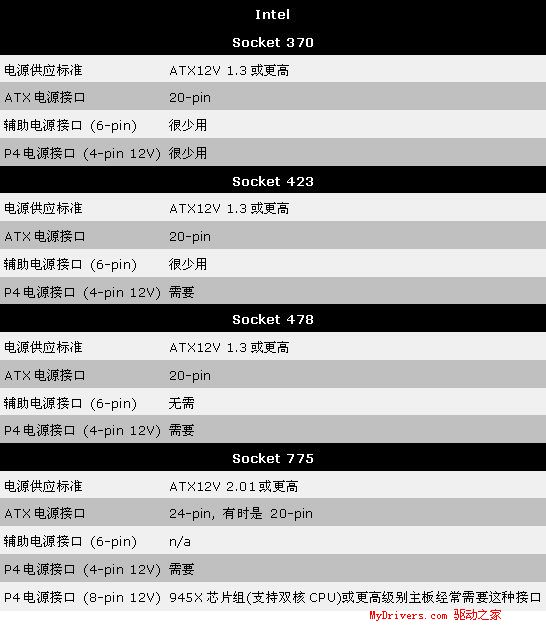

Intel平台ATX电源规范

附件附件:

下载次数:198
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 18:18:35
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 18:18 | 显示全部 短消息 资料
字号： 小 中 大 78楼

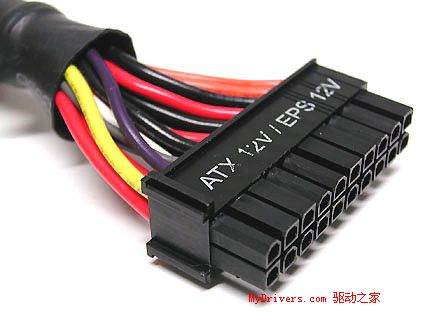

24针的扩展ATX（Extented ATX）电源插头

附件附件:

下载次数:164
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 18:18:54
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 18:19 | 显示全部 短消息 资料
字号： 小 中 大 79楼

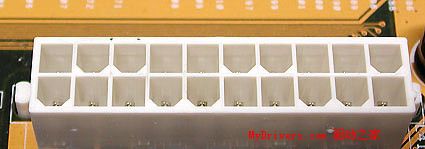

20针ATX主板电源接口

附件附件:

下载次数:194
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 18:19:13
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 18:19 | 显示全部 短消息 资料
字号： 小 中 大 80楼

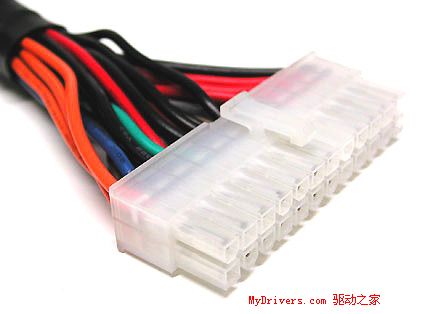

20针ATX电源线

附件附件:

下载次数:157
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 18:19:42
描述:
gototop
