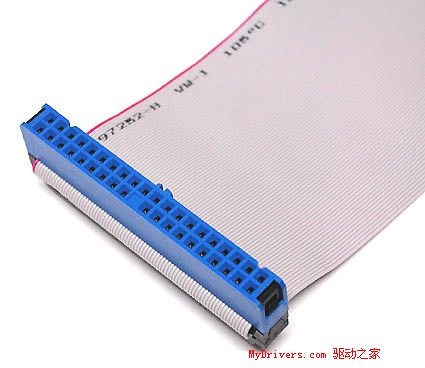

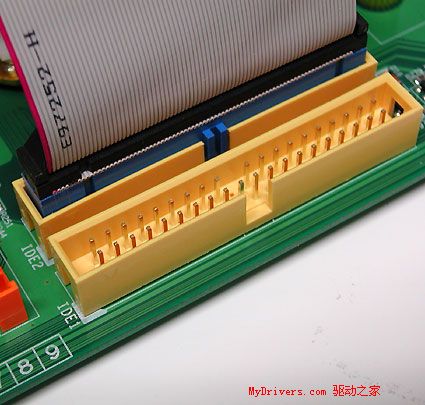

警告:在多大多数情况下,数据线接头上的突起可以有效防止数据线反插,但有些老款数据线可能没有这样的设计。接插数据线时请遵循这样的原则:数据线有颜色标示的一侧边缘(一般是红色)应该对准主板IDE接口标有数字1的一侧,实际上,该边缘表示第一针。

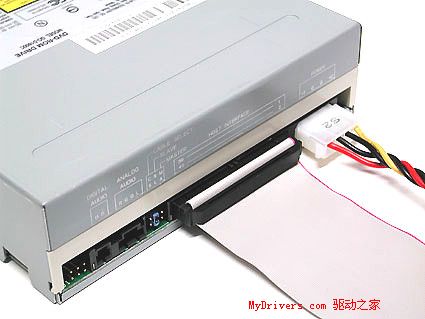

此外,数据线有颜色标示的边缘应该靠近驱动器的电源线。同样也要仔细检查主板和驱动器上的IDE接口以及数据线接头,确保它们缺针及缺针孔的位置相对应。

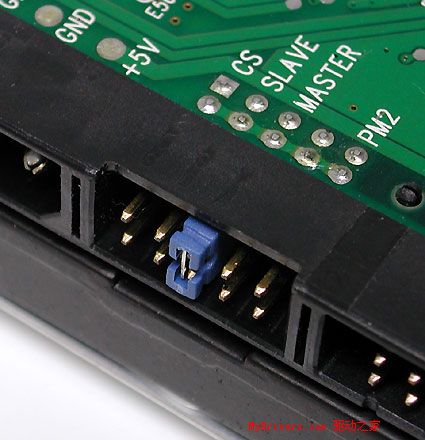

用一条数据线连接两台设备后,需要用下图中的蓝色跳线帽进行主从盘设置,硬盘上一般会有图示说明,或浏览硬盘厂商网站。
术语表:ATA = Advanced Technology Attachment 高级技术附加装置 E-IDE = Enhanced Integrated Drive Electronics 增强型综合驱动器电子
