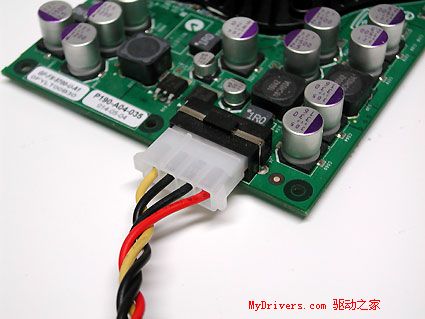

高端显卡通过传统的4针或6针D型电源接口提供额外供电

附件附件:

下载次数:141
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:42:10
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:42 | 显示全部 短消息 资料
字号： 小 中 大 62楼

PCIe显卡上常见的Molex 6针电源接口

附件附件:

下载次数:138
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:42:35
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:43 | 显示全部 短消息 资料
字号： 小 中 大 63楼

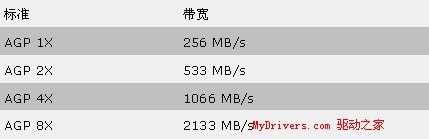

AGP倍速及对应带宽

附件附件:

下载次数:181
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:43:06
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:43 | 显示全部 短消息 资料
字号： 小 中 大 64楼

注意：AGP接口有两种电压标准：AGP 1X和2X采用3.3V，而AGP 4X和8X只支持1.5V。另外还有一种通用AGP卡可适应两种电压。AGP插槽内合适位置有分隔，防止AGP显卡被插入不兼容的插槽中。

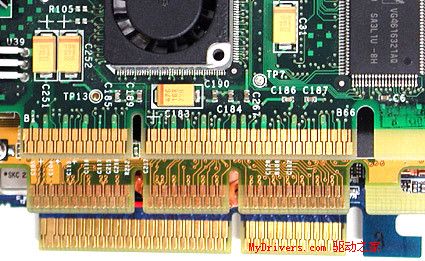

　　最上面是金手指左侧有缺口的的3.3V AGP显卡，中间是金手指有两个缺口（一个针对AGP 3.3V，另一个针对AGP 1.5V）的通用AGP显卡，最下面是金手指右边有缺口的1.5V AGP显卡。

附件附件:

下载次数:139
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:43:40
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:44 | 显示全部 短消息 资料
字号： 小 中 大 65楼

PCI Express：串行总线

PCI Express X16插槽（图片上方）和2个2 PCI Express X1插槽（图片下方）

附件附件:

下载次数:140
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:44:29
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:45 | 显示全部 短消息 资料
字号： 小 中 大 66楼

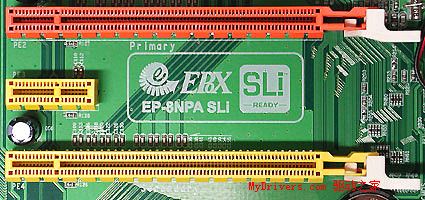

用于nVIDIA SLI显卡的PCI-Express双插槽，中间是一个较小的PCI Express x1插槽

附件附件:

下载次数:143
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:45:04
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:45 | 显示全部 短消息 资料
字号： 小 中 大 67楼

PCI Express是一种串行总线，而PCI-X（请见下文详解）或PCI都是并行总线接口。

　　PCI Express (PCIe)是用于显卡的最新接口界面，也可用于连接其它板卡，不过目前此类板卡还非常少。理论上，PCIe X16能提供接近两倍于AGP 8X的单向传输带宽，但实际上，带宽上的优势并未被当今的显卡完全利用。

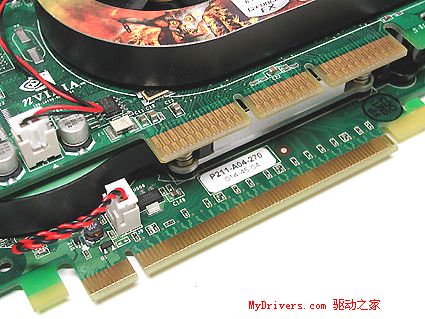

AGP显卡（图片上方）和PCI-Express显卡（图片下方）

附件附件:

下载次数:150
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:45:26
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:45 | 显示全部 短消息 资料
字号： 小 中 大 68楼

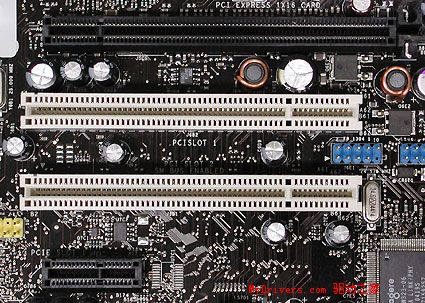

下图从上到下依次为：PCI Express x16，两个PCI，PCI Express x1

附件附件:

下载次数:156
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:45:45
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:46 | 显示全部 短消息 资料
字号： 小 中 大 69楼

PCIe通道数及对应带宽

附件附件:

下载次数:135
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:46:10
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 17:47 | 显示全部 短消息 资料
字号： 小 中 大 70楼

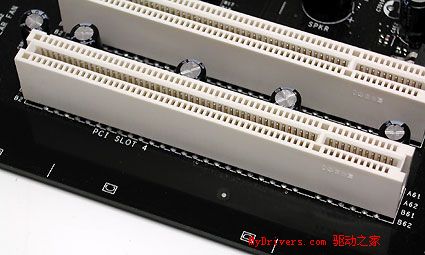

PCI和PCI-X：并行总线


PCI是用于连接PC各种板卡的总线标准，比如网卡、Modem卡、声卡和视频编辑卡等等。

　　主流主板上大多采用32位，33MHz，2.1版的PCI接口，可以提供最高133MB/s的带宽。有些主板还具备66MHz的2.3版PCI，不过目前符合该规范的产品不多。

　　并行PCI总线的另一个发展方向是PCI-X。这种插槽在工作站和服务器主板上很常见，SCSI控制器和多端口网卡需要这种高带宽界面。举例来说，64位，133MHz的PCI-X 1.0可以提供1GB/s的带宽。

附件附件:

下载次数:199
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 17:47:08
描述:
gototop
