【菜鸟学堂】== 电 脑 内 外 接 口 面 面 观 ==

题记：

　　每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识。

附件附件:

下载次数:244
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 14:56:20
描述:



最后编辑2006-03-08 17:24:32
分享到：
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 14:58 | 只看楼主 短消息 资料
字号： 小 中 大 2楼

第一部分 外部接口：用于连接各种PC外设-----USB

　　USB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。理论上单个USB host控制器可以连接最多127个设备。

　　USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB设备决定。USB可以通过连接线为设备提供最高5V，500mA的电力。

附件附件:

下载次数:215
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 14:58:51
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 14:59 | 只看楼主 短消息 资料
字号： 小 中 大 3楼

　　USB接口有3种类型：

- Type A：一般用于PC
- Type B：一般用于USB设备
- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等


　　左边接头为Type A（连接PC），右为Type B（连接设备）

附件附件:

下载次数:230
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 14:59:19
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 14:59 | 只看楼主 短消息 资料
字号： 小 中 大 4楼

USB Mini

附件附件:

下载次数:217
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 14:59:46
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 15:00 | 只看楼主 短消息 资料
字号： 小 中 大 5楼

USB延长线，一般不应长于5米

附件附件:

下载次数:230
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 15:00:17
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 15:00 | 只看楼主 短消息 资料
字号： 小 中 大 6楼

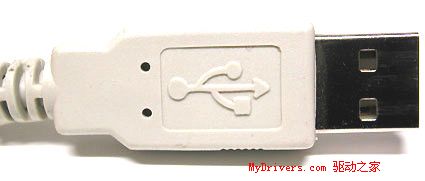

请认准接头上的USB标志

附件附件:

下载次数:246
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 15:00:51
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 15:01 | 只看楼主 短消息 资料
字号： 小 中 大 7楼

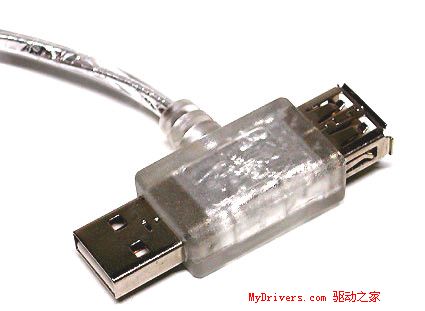

USB分离线，每个端口各可以得到5V 500mA的电力。移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）

附件附件:

下载次数:223
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 15:01:25
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 15:01 | 只看楼主 短消息 资料
字号： 小 中 大 8楼

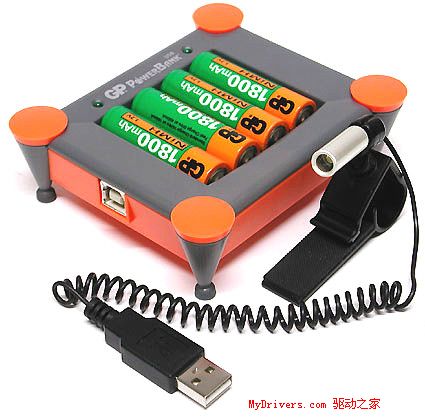

你见过吗：USB接口的电池充电器

附件附件:

下载次数:228
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 15:01:49
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 15:02 | 只看楼主 短消息 资料
字号： 小 中 大 9楼

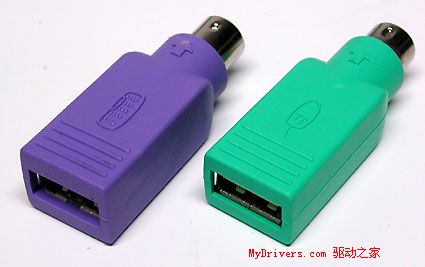

比较常见的USB转PS/2接口

附件附件:

下载次数:201
文件类型:image/pjpeg
文件大小:
上传时间:2006-2-28 15:02:16
描述:
gototop

好奇怪
头像
社区嘉宾
  • 帖子:62493
  • 注册: 2003-05-15
  • 来自:
论坛8周年活动礼物卡卡名人堂
发表于： 2006-02-28 15:03 | 只看楼主 短消息 资料
字号： 小 中 大 10楼

IEEE-1394/Firewire/i.Link

　　IEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。目前，数据传速率为400Mbps的IEEE-1394标准正被800Mbps的IEEE-1394b （或Firewire-800）所取代。普通火线设备使用的6针线缆可提供电源，另外还有一种不提供电源的4针线缆。Firewire-800设备使用的是9针线缆以及接口。

　　一头6针，一头4针的1394连接线
